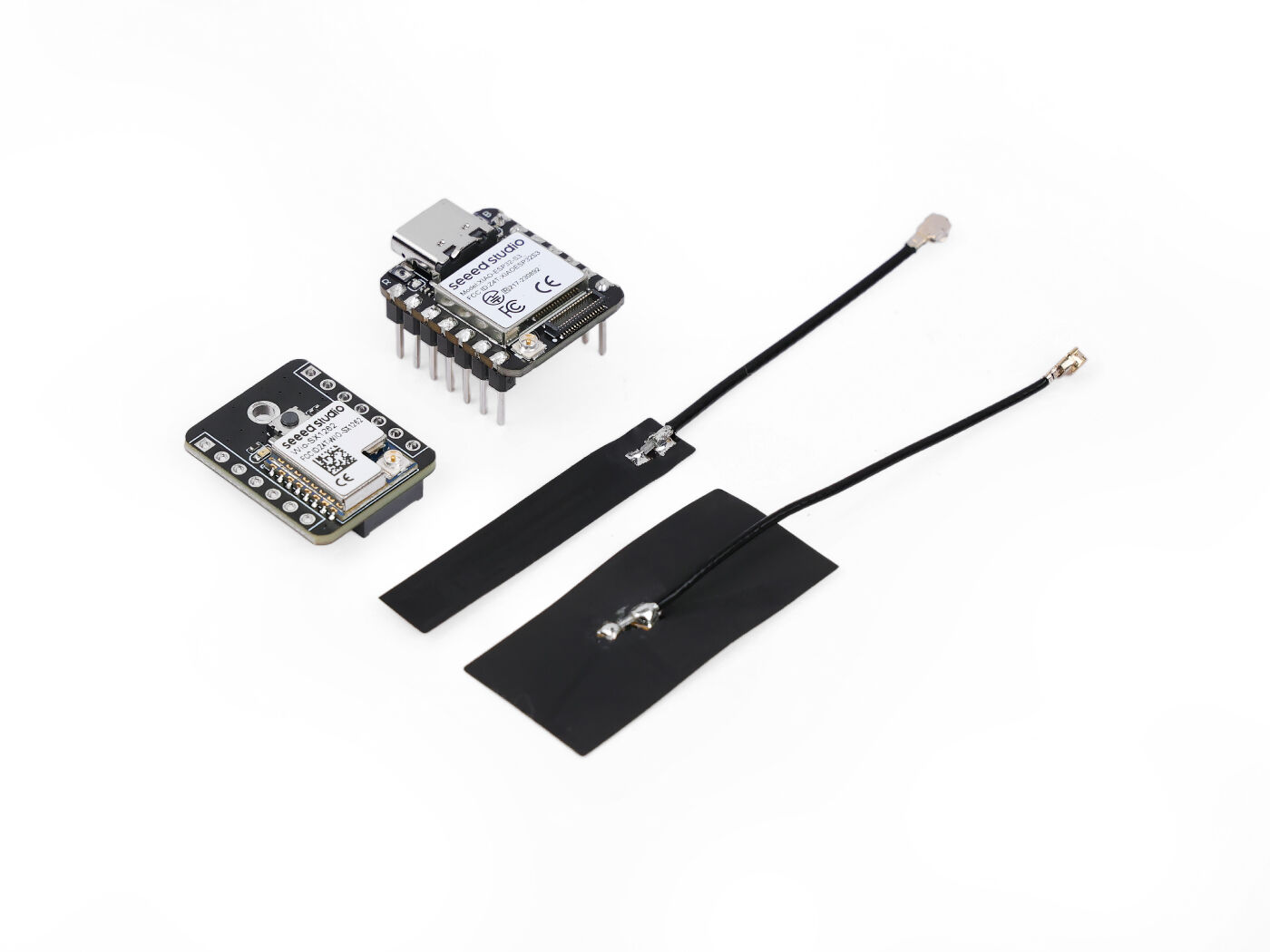

XIAO ESP32S3 & Wio-SX1262 Kit – Meshtastic & Meshcore

📡 Същото малко чудовище. Само че този път без корпуса.

XIAO ESP32S3 & Wio-SX1262 Kit е ултракомпактен комплект за Meshtastic, Meshcore, LoRa и LoRaWAN разработки, съчетаващ мощния ESP32-S3 със Semtech SX1262 LoRa модул.

За разлика от варианта с готов 3D корпус и външна антена, тук получавате самата компактна хардуерна платформа – много по-подходяща за DIY проекти, собствен корпус, интеграция в друго устройство или изграждане на автономен комуникационен/сензорен възел.

И най-важното:

📲 Комплектът идва с предварително инсталиран по избор Meshcore или Meshtastic firmware.

Свързвате, конфигурирате и можете бързо да го добавите към съществуваща мрежа или да започнете собствена.

---

⭐ Основни предимства

📡 LoRa 862–930 MHz със Semtech SX1262

📶 Wi-Fi 2.4 GHz

🔵 Bluetooth 5.0 / BLE

⚡ ESP32-S3R8 Dual-Core до 240 MHz

🧠 8 MB PSRAM + 8 MB Flash

🤏 Размер само 21 × 17.8 mm

🔌 USB Type-C

🔋 Вградено управление за зареждане на литиева батерия

📡 Включена FPC LoRa антена

🔧 Възможност за външна SMA антена чрез подходящ IPEX/U.FL адаптер

🛠️ Поддръжка на Arduino и MicroPython

🌡️ Работна температура -40°C до +65°C

🧩 Съвместим с XIAO и Grove разширителни платки

---

📡 Meshtastic или Meshcore директно от кутията

Комплектът пристига предварително флашнат по избор с Meshcore или Meshtastic firmware.

Това означава, че не е необходимо първата ви задача да бъде да търсите firmware, да флашвате платката и да се чудите защо Windows внезапно е решил, че USB устройството не съществува. 😁

След първоначалната настройка устройството може да работи като част от mesh мрежа.

Meshtastic и Meshcore използват LoRa за комуникация между съвместими възли и позволява изграждането на мрежа, при която основната комуникация между LoRa устройствата не изисква:

❌ мобилен оператор
❌ SIM карта
❌ GSM/LTE покритие
❌ интернет връзка

Това го прави интересно решение за резервна комуникация, outdoor приложения, експериментални mesh мрежи и обучение.

---

🧩 Този вариант е за хората, които искат да си го направят сами

Това е основната разлика спрямо XIAO ESP32S3 & Wio-SX1262 Kit with 3D Case.

Тук нямате готов завършен комуникатор в корпус.

И точно това е предимството.

Получавате компактна платформа, около която можете сами да изградите проекта си:

📦 собствен корпус
🔋 собствена батерия
📡 различна антена
☀️ автономно захранване
🌡️ сензори
🖥️ дисплей
🔘 бутони
🛰️ друга периферия

Ако искате готово устройство – вариантът с корпус е по-логичен.

Ако искате да строите – този комплект е много по-интересен.

---

🤏 21 × 17.8 mm

Размерът е една от най-силните страни на XIAO платформата.

Само 21 × 17.8 mm

Това позволява интеграция в:

⌚ wearable проекти
📡 компактни LoRa nodes
🌡️ сензорни станции
📦 собствени корпуси
🎒 екипировка
🚙 автомобилни системи
🏠 smart-home устройства
☀️ автономни outdoor възли

Когато искате да построите нещо свое, всеки милиметър започва да има значение.

---

🧠 ESP32-S3R8

В основата е мощният:

ESP32-S3R8

⚙️ Xtensa LX7 Dual-Core, 32-bit
⚡ до 240 MHz
🧠 8 MB PSRAM
💾 8 MB Flash

Освен LoRa получавате и:

📶 2.4 GHz Wi-Fi

🔵 Bluetooth 5.0 / BLE

Така платката може да бъде използвана за много повече от обикновен Meshtastic или Meshcore node.

---

📡 Wio-SX1262 – LoRa 862–930 MHz

LoRa частта е базирана на:

Semtech SX1262

с поддържан диапазон:

862–930 MHz

Това позволява използването на платформата в различни регионални конфигурации.

За България и ЕС Meshtastic и Meshcore трябва да бъде конфигурирани за приложимия EU868 регионален профил и да се спазват съответните европейски ограничения за използване на радиочестотния спектър.

---

📶 Какъв обхват да очакваме?

Производителят посочва, че с подходяща U.FL/IPEX антена системата може да постигне ориентировъчно:

📡 2–5 km LoRa

както и:

📶 100+ m Wi-Fi/BLE

при подходящи условия.

⚠️ Това са ориентировъчни стойности на производителя, а не гарантиран радиус.

При LoRa реалният обхват зависи от:

🏔️ релефа
🏢 сградите
🌲 растителността
📡 антената
⬆️ височината на монтаж
⚙️ радио настройките
📻 локалния радиошум

Между две точки с добра пряка видимост резултатите могат да бъдат коренно различни от комуникацията между две устройства на нивото на улицата в плътно застроен град.

---

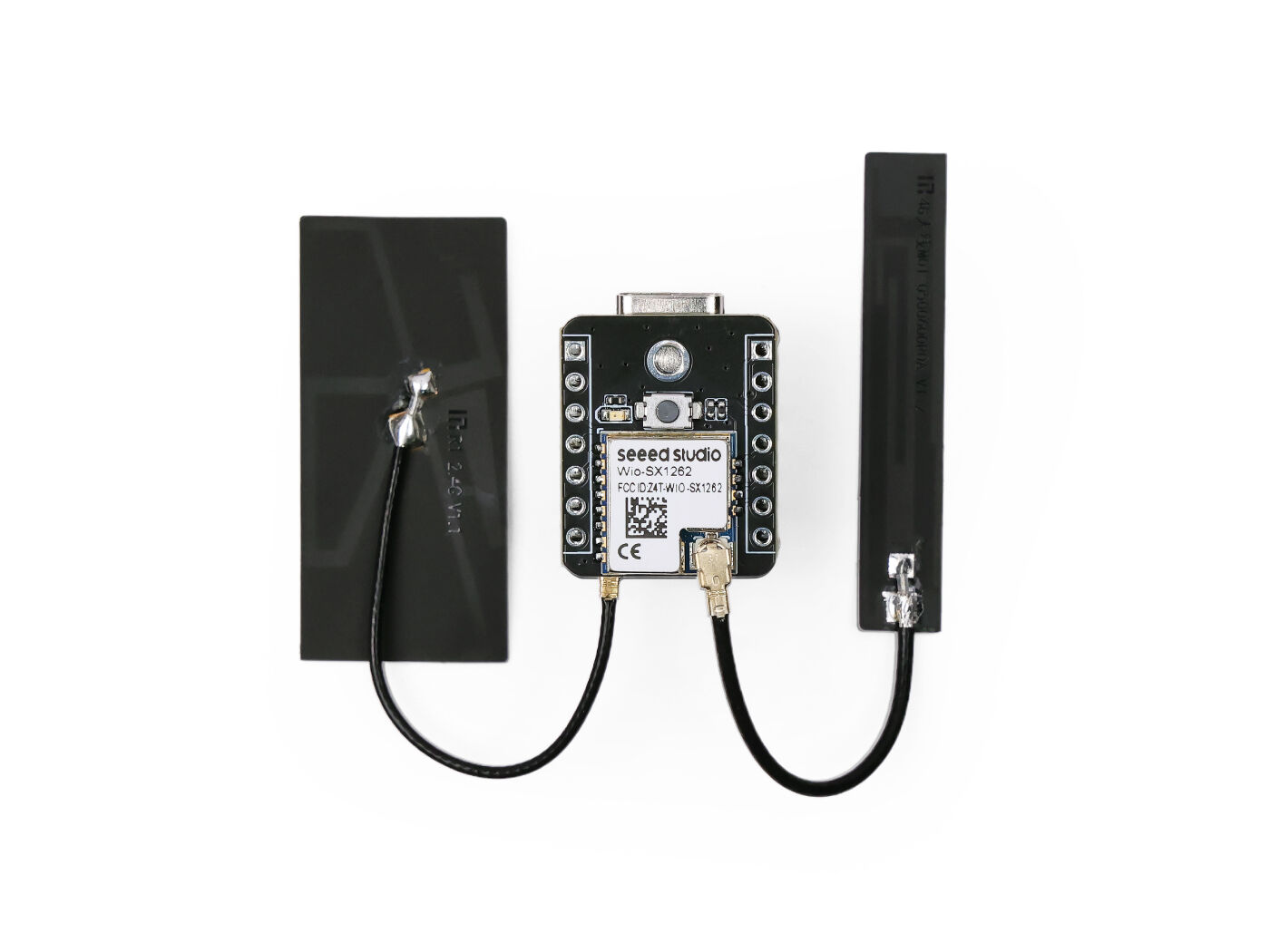

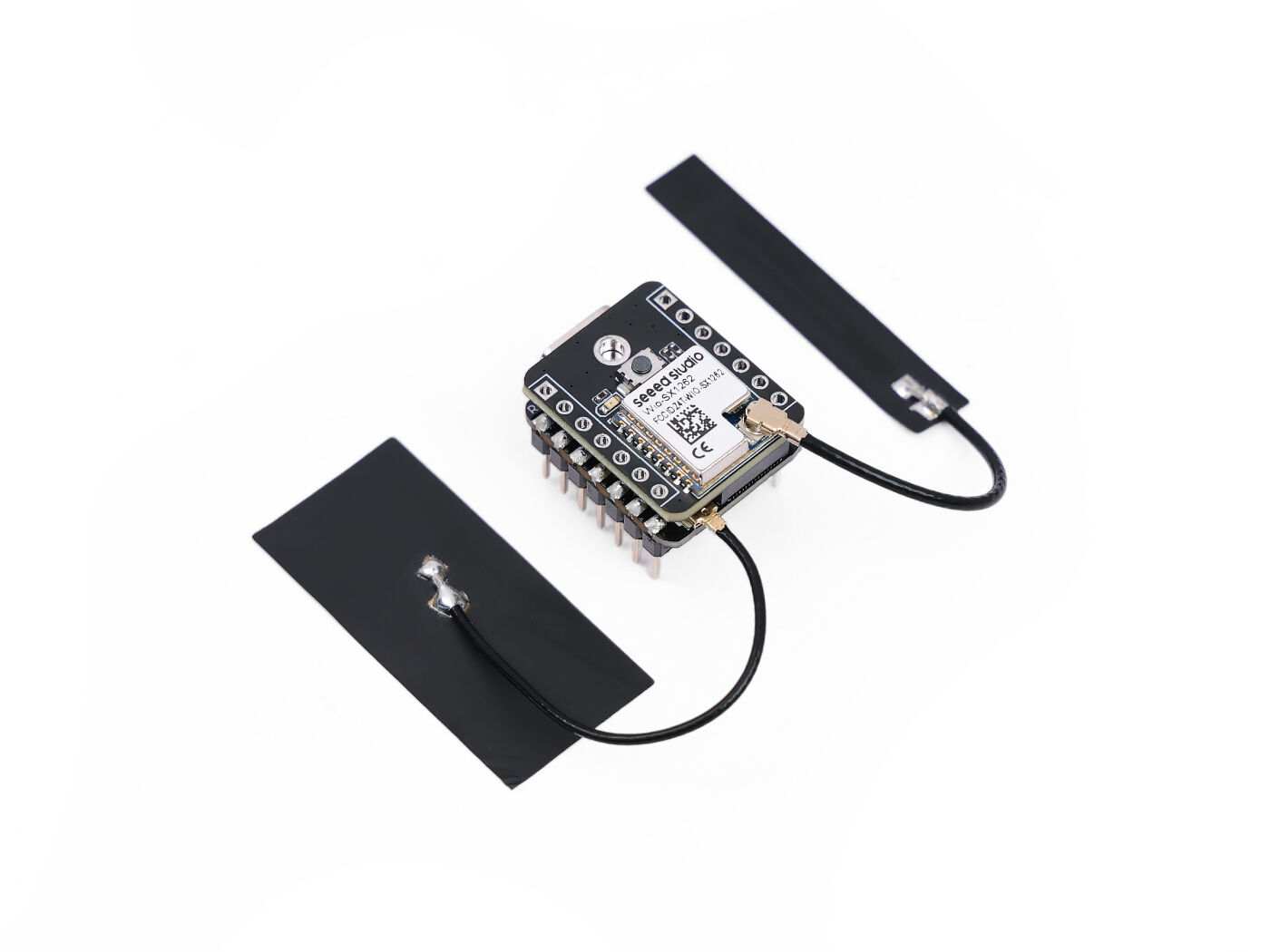

📡 FPC антена в комплекта

Комплектът включва:

FPC LoRa антена

Това позволява да започнете работа без задължително да купувате допълнителна антена.

Но платформата позволява и свързване на външни антени чрез подходящ IPEX/U.FL към SMA кабел.

Производителят предлага например:

📡 2 dBi външна антена

или

📡 3 dBi fiberglass антена

Това е особено полезно при изграждане на стационарни Meshtastic или Meshcore възли и други LoRa проекти.

---

🔋 Захранване и батерия

XIAO ESP32S3 има вградено управление за литиева батерия.

Захранване:

🔌 USB Type-C: 5 V

🔋 BAT: до 4.2 V

⚡ Заряден ток: 100 mA

Това позволява да добавите собствена подходяща батерия според проекта.

И тук има важно предимство:

Вие определяте необходимата автономност.

Малка батерия за компактен персонален node?

Голяма батерия за стационарен възел?

Автономно захранване за outdoor проект?

Платформата ви оставя свободата да изградите системата според конкретната задача.

---

🧩 Добавете дисплей и сензори

Комплектът е съвместим с XIAO Expansion Board, което позволява разширяване на проекта с допълнителна периферия.

Чрез Grove Expansion Board могат да се добавят различни Grove сензори.

Така малкият Meshtastic node може да се превърне например в:

🌡️ температурна станция
💧 environmental monitor
🚨 алармен възел
📊 телеметричен node
🏠 Home Automation сензор
📡 автономна LoRa станция

---

🔧 Интерфейси

ESP32-S3:

• 1 × UART
• 1 × I²C
• 1 × I²S
• 1 × SPI – използван за връзката със SX1262
• 11 × GPIO / PWM
• 9 × ADC
• 1 × User LED
• 1 × Charge LED
• 1 × Reset бутон
• 1 × Boot бутон

Wio-SX1262:

• 1 × User button
• 1 × SPI към ESP32-S3

---

🛠️ Arduino и MicroPython

Платформата не ви заключва само в готовия Meshtastic firmware.

ESP32-S3 може да бъде използван за разработка чрез:

🛠️ Arduino

🐍 MicroPython

Това прави комплекта много подходящ за хора, които искат първо да започнат с Meshtastic, а след това да преминат към собствени LoRa приложения.

---

📡 Meshtastic или Meshcore Node / Router / Room

Най-очевидното приложение е:

📲 персонален Meshcore или Meshtastic node

Но компактната платформа може да бъде използвана и като фиксиран възел в инфраструктура според избраната роля и конфигурация.

Тук вече можете да мислите за:

🏠 възел на сграда
🏔️ възел на подходяща висока точка
🚙 мобилен node
☀️ автономно захранван node
📡 част от по-голяма mesh инфраструктура

---

🌡️ LoRa / LoRaWAN Sensor

XIAO форм-факторът и достъпните интерфейси правят комплекта подходящ за изграждане на компактни сензорни устройства.

Добавяте необходимия сензор и можете да създадете собствен LoRa/LoRaWAN проект за:

🌡️ температура
💧 влажност
🌱 околна среда
🚨 алармени състояния
📊 телеметрия
🏠 автоматизация

---

🌐 Single-Channel LoRaWAN Gateway

Производителят посочва възможност устройството да бъде използвано и като едноканален LoRaWAN gateway за експерименти и разработка.

Това позволява свързване на LoRaWAN сензори с инфраструктура като The Things Network или ChirpStack.

⚠️ Важно е да се знае, че single-channel gateway не е еквивалент на стандартен многоканален LoRaWAN gateway и има съответните ограничения.

---

⚙️ Технически характеристики

---

🎯 Подходящ за

📡 Meshtastic и Meshcore DIY устройства

📶 Meshtastic и Meshcore инфраструктура

🧪 LoRa експерименти

🌐 LoRaWAN разработки

🌡️ Безжични сензори

☀️ Автономни LoRa възли

🏠 IoT и Home Automation

⌚ Wearable проекти

🎓 Обучение по LoRa Комуникации

🛠️ Прототипиране и собствени устройства

---

💡 SHTF.BG препоръчва

Ако вариантът с 3D корпус е за човека, който иска:

„Дай ми го готово.“

то този комплект е за човека, който след пет минути вече пита:

„Добре де… а какво друго мога да направя с него?“ 😁

И отговорът е – доста.

ESP32-S3, SX1262, Wi-Fi, BLE, GPIO, ADC, SPI, I²C, управление на батерия и възможност за добавяне на сензори в платка с размер около 21 × 18 mm.

Можете да започнете с Meshtastic или Meshcore днес и утре да го превърнете в напълно различен LoRa проект.

И точно това е смисълът на тази версия.

📡 Не купувате просто Meshtastic или Meshcore устройство. Купувате платформа, върху която можете да изградите собственото си устройство.

А после идва най-важната част:

сглобете го, настройте го, излезте навън и го тествайте.

Защото комуникационната система, която никога не е напускала бюрото, е просто интересен електронен проект.

Оцелявай умно, а не трудно!
